MG标准系列(MG06)2017-11-14MG06
6通道调音台：最多2个话筒 / 6 个线路输入 (2 个单声道 + 2 个立体声) / 1 立体声母线
- 6通道调音台
- ● 最多2个话筒 / 6个线路输入 (2个单声道 + 2个立体声)
- ● 1立体声母线
- ●“D-PRE”话放，带有倒向晶体管电路。
- ● 单声道输入通道上的PAD开关
- ● +48V幻象供电
- ● XLR平衡输出
- ● 金属机身
- ● 外观尺寸(W×H×D)： 149 mm x 62 mm x 202 mm (5.9"x 2.4"x 7.9")
- ● 净重： 0.9 kg (1.98 lbs.)
通用技术规格
MG10 MG06 频响 输入到STEREO OUT +0.5 dB/-1.0 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 +0.5 dB/-0.5 dB (20 Hz到20kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 总谐波失真(THD+N) 输入到STEREO OUT 0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +24dBu (1kHz),GAIN旋钮:最小 0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +18dBu (1kHz),GAIN旋钮:最小 嗡音&噪音*1(20 Hz 到20 kHz) 同等输入噪音 -128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大 残余输出噪音 -102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋钮：最小) 串扰(1kHz)*2 -83 dB -88 dB 输入通道 10通道，单声道[MIC/LINE]：4,立体声[LINE]:3 6通道：单声道[MIC/LINE]:2,立体声[LINE]:2 输出通道 STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1 STEREO OUT:2, PHONES:1 母线 立体声：1,AUX[FX],1 立体声：1 输入通道功能 PAD (Mono) 26 dB 26 dB HPF(Mono) 80 Hz, 12 dB/倍频程 80 Hz, 12 dB/倍频程 COMP (Mono) 单旋钮压缩器阈值：+22 dBu到-8 dBu,比例： 1:1到4:1,输出电平：0 dB到7dB 起音时间：约 25毫秒，释音时间：约300毫秒 - EQ HIGH 增益：+15dB/-15dB,频率：10kHz斜率 (Mono)增益：+15dB/-15dB,频率：10kHz斜率 EQ MID 增益：+15dB/-15dB,频率：2.5kHz斜率 - EQ LOW 增益：+15dB/-15dB,频率：100Hz斜率 (Mono)增益：+15dB/-15dB,频率：100Hz斜率 PEAK LED (Mono) 当EQ后信号到达失真以下3dB时LED打开 当EQ后信号到达失真以下3dB时LED打开 电平表 Post STETREO LEVEL旋钮 2x7 - 点距LED电平表[PEAK, +10, +6, 0, -6, -10, -20 dB] 2x7 - 点距LED电平表[PEAK, +6, +3, 0, -3, -10, -20 dB] 内建数字效果 SPX算法 24编程(MG10XU) 6编程(MG06XU) USB音频(MG10XU型号) 2 IN / 2 OUT USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit(MG10XU) - 幻象电源电压 +48V +48V 电源适配器 PA-10(AC38 VCT,0.62A,电缆长度=3.6m)或Yamaha推荐的相同档次产品 PA-130(DC12 V/1.0A,线长=1.8m),120V，60Hz MU18(DC12V/1.5A,线长=1.5m),100V-240V,50Hz/60Hz或雅马哈推荐的相同档次产品 功耗 22.9W 12W 外观尺寸(W x H x D) 244 mm x 71 mm x 294 mm(9.6"x 2.8"x 11.6") 149 mm x 62 mm x 202 mm(5.9"x 2.4"x 7.9") 净重 MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.) MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.) 包含附件 AC适配器，使用说明书，Cubase Al下载信息(MG10XU),技术规格 AC电源适配器，使用说明书，技术规格 可选购配件 话筒架适配器：BMS-10A，踏板开关：FC5(MG10XU) 操作温度 0到40˚C 0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。

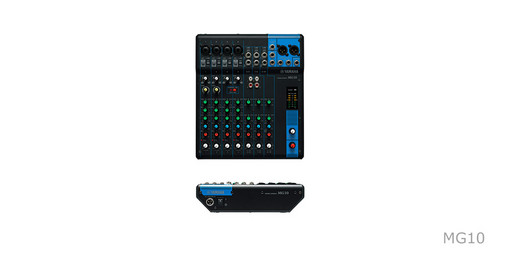

MG标准系列(MG10)2017-11-14MG10
10通道调音台：最多4个话筒 / 10 个线路输入 (4 个单声道 + 3 个立体声) / 1 立体声母线 / 1 AUX (包括 FX)
- 10通道调音台
- ● 最多4个话筒 / 10个线路输入 (4个单声道 + 3个立体声)
- ● 1立体声母线
- ● 1 AUX (包括FX)
- ●“D-PRE”话放，带有倒向晶体管电路。
- ● 单旋钮压缩器
- ● 单声道输入通道上的PAD开关
- ● +48V幻象供电
- ● XLR平衡输出
- ● 金属机身
- ● 外观尺寸(W×H×D)： 244 mm x 71 mm x 294 mm (9.6"x 2.8"x 11.6")
- ● 净重： 1.9 kg (4.19 lbs.)
通用技术规格
MG10 MG06 频响 输入到STEREO OUT +0.5 dB/-1.0 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 +0.5 dB/-0.5 dB (20 Hz到20kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 总谐波失真(THD+N) 输入到STEREO OUT 0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +24dBu (1kHz),GAIN旋钮:最小 0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +18dBu (1kHz),GAIN旋钮:最小 嗡音&噪音*1(20 Hz 到20 kHz) 同等输入噪音 -128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大 残余输出噪音 -102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋钮：最小) 串扰(1kHz)*2 -83 dB -88 dB 输入通道 10通道，单声道[MIC/LINE]：4,立体声[LINE]:3 6通道：单声道[MIC/LINE]:2,立体声[LINE]:2 输出通道 STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1 STEREO OUT:2, PHONES:1 母线 立体声：1,AUX[FX],1 立体声：1 输入通道功能 PAD (Mono) 26 dB 26 dB HPF(Mono) 80 Hz, 12 dB/倍频程 80 Hz, 12 dB/倍频程 COMP (Mono) 单旋钮压缩器阈值：+22 dBu到-8 dBu,比例： 1:1到4:1,输出电平：0 dB到7dB 起音时间：约 25毫秒，释音时间：约300毫秒 - EQ HIGH 增益：+15dB/-15dB,频率：10kHz斜率 (Mono)增益：+15dB/-15dB,频率：10kHz斜率 EQ MID 增益：+15dB/-15dB,频率：2.5kHz斜率 - EQ LOW 增益：+15dB/-15dB,频率：100Hz斜率 (Mono)增益：+15dB/-15dB,频率：100Hz斜率 PEAK LED (Mono) 当EQ后信号到达失真以下3dB时LED打开 当EQ后信号到达失真以下3dB时LED打开 电平表 Post STETREO LEVEL旋钮 2x7 - 点距LED电平表[PEAK, +10, +6, 0, -6, -10, -20 dB] 2x7 - 点距LED电平表[PEAK, +6, +3, 0, -3, -10, -20 dB] 内建数字效果 SPX算法 24编程(MG10XU) 6编程(MG06XU) USB音频(MG10XU型号) 2 IN / 2 OUT USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit(MG10XU) - 幻象电源电压 +48V +48V 电源适配器 PA-10(AC38 VCT,0.62A,电缆长度=3.6m)或Yamaha推荐的相同档次产品 PA-130(DC12 V/1.0A,线长=1.8m),120V，60Hz MU18(DC12V/1.5A,线长=1.5m),100V-240V,50Hz/60Hz或雅马哈推荐的相同档次产品 功耗 22.9W 12W 外观尺寸(W x H x D) 244 mm x 71 mm x 294 mm(9.6"x 2.8"x 11.6") 149 mm x 62 mm x 202 mm(5.9"x 2.4"x 7.9") 净重 MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.) MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.) 包含附件 AC适配器，使用说明书，Cubase Al下载信息(MG10XU),技术规格 AC电源适配器，使用说明书，技术规格 可选购配件 话筒架适配器：BMS-10A，踏板开关：FC5(MG10XU) 操作温度 0到40˚C 0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。

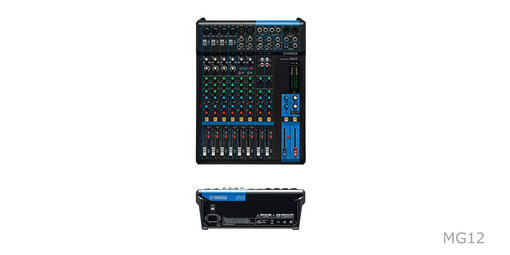

MG标准系列(MG12)2017-11-14MG12
12通道调音台：最多6个话筒 / 12 个线路输入 (4 个单声道 + 4 个立体声) / 2 编组母线 + 1 立体声母线 / 2 AUX (包括 FX)
- 12通道调音台
- ● 最多6个话筒 / 12个线路输入 (4个单声道 + 4个立体声)
- ● 2编组母线 + 1立体声母线
- ● 2 AUX (包括FX)
- ●“D-PRE”话放，带有倒向晶体管电路。
- ● 单旋钮压缩器
- ● 单声道输入通道上的PAD开关
- ● +48V幻象供电
- ● XLR平衡输出
- ● 世界通用的内部全局供电
- ● 可选购安装套件 RK-MG12
- ● 金属机身
- ● 外观尺寸(W×H×D)： 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6")
- ● 净重： 4.0 kg (8.8 lbs.)
通用技术规格
MG20 MG16 MG12 频响 输入到STEREO OUT +0.5 dB/-1.5 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 总谐波失真(THD+N) 输入到STEREO OUT 0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.005 % @ +24dBu (1kHz),GAIN旋钮:最小 嗡音&噪音*1(20 Hz 到20 kHz) 同等输入噪音 -128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大 残余输出噪音 -102 dBu (STEREO OUT, STEREO主推子：最小) 串扰(1kHz)*2 -78 dB 输入通道 Mono [MIC/LINE] 12 8 4 Mono/Stereo [MIC/LINE] 4 2 2 Stereo [LINE] 0 2 2 输出通道 STEREO OUT 2 MONITOR OUT 1 PHONES 1 AUX SEND 4 4 2 GROUP OUT 4 4 2 母线 立体声：1,编组：4,AUX(MG20XU:包括FX) 立体声：1,编组：4,AUX(MG16XU:包括FX) 立体声：1,编组：2,AUX(MG12XU:包括FX) 输入通道功能 PAD (Mono) 26 dB HPF(Mono, Mono/Stereo) 80 Hz, 12 dB/倍频程 (Mono/Stereo:仅MIC) COMP (Mono) 单旋钮压缩器（增益/阈值/比例）阈值：+22 dBu至-8 dBu，比例：1:1到4:1，输出电平：0 dB到7dB 起音时间：约 25msec，释音时间：约300msec EQ HIGH:增益：+15 dB/-15dB,频率：10kHz斜率 MID:增益：+15dB/-15dB,频率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值 MID:增益：+15dB/-15dB,频率：2.5kHz峰值 LOW:增益：+15dB/-15dB,频率：100Hz斜率 PEAK LED (Mono) 当post EQ信号到达削幅失真以下3dB时LED亮起 电平表 监听前LEVEL 2x12 - 点距LED电平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] 内建数字效果(仅XU型号) SPX算法 24编程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 开/关) USB音频(仅XU型号) 2 IN / 2 OUT USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit 幻象电源电压 +48V 功率要求 AC 100 – 240 V, 50 / 60 Hz 功耗 36W 30W 22W 外观尺寸(W x H x D) 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6") 净重 MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.) MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.) MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.) 包含附件 使用说明说，技术规格，AC电源，Cubase Al下载信息(XU Models) 机柜安装套件(MG20XU, MG20, MG16XU, MG16) 可选购配件 机柜安装套件：RK-MG12(供MG12XU, MG12使用),踏板开关：FC5(XU型号) 操作温度 0到40˚C 0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。

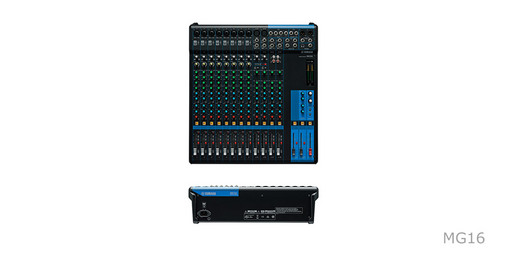

MG标准系列(MG16)2017-11-14MG16
16通道调音台：最多10个话筒 / 16 个线路输入 (8 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母线 / 4 AUX (包括 FX)
- 16通道调音台
- ● 最多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
- ● 4编组母线 + 1立体声母线
- ● 4 AUX (包括FX)
- ●“D-PRE”话放，带有倒向晶体管电路。
- ● 单旋钮压缩器
- ● 单声道输入通道上的PAD开关
- ● +48V幻象供电
- ● XLR平衡输出
- ● 世界通用的内部全局供电
- ● 包含机柜安装套件
- ● 金属机身
- ● 外观尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- ● 净重： 6.6 kg (14.6 lbs.)
通用技术规格
MG20 MG16 MG12 频响 输入到STEREO OUT +0.5 dB/-1.5 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 总谐波失真(THD+N) 输入到STEREO OUT 0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.005 % @ +24dBu (1kHz),GAIN旋钮:最小 嗡音&噪音*1(20 Hz 到20 kHz) 同等输入噪音 -128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大 残余输出噪音 -102 dBu (STEREO OUT, STEREO主推子：最小) 串扰(1kHz)*2 -78 dB 输入通道 Mono [MIC/LINE] 12 8 4 Mono/Stereo [MIC/LINE] 4 2 2 Stereo [LINE] 0 2 2 输出通道 STEREO OUT 2 MONITOR OUT 1 PHONES 1 AUX SEND 4 4 2 GROUP OUT 4 4 2 母线 立体声：1,编组：4,AUX(MG20XU:包括FX) 立体声：1,编组：4,AUX(MG16XU:包括FX) 立体声：1,编组：2,AUX(MG12XU:包括FX) 输入通道功能 PAD (Mono) 26 dB HPF(Mono, Mono/Stereo) 80 Hz, 12 dB/倍频程 (Mono/Stereo:仅MIC) COMP (Mono) 单旋钮压缩器（增益/阈值/比例）阈值：+22 dBu至-8 dBu，比例：1:1到4:1，输出电平：0 dB到7dB 起音时间：约 25msec，释音时间：约300msec EQ HIGH:增益：+15 dB/-15dB,频率：10kHz斜率 MID:增益：+15dB/-15dB,频率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值 MID:增益：+15dB/-15dB,频率：2.5kHz峰值 LOW:增益：+15dB/-15dB,频率：100Hz斜率 PEAK LED (Mono) 当post EQ信号到达削幅失真以下3dB时LED亮起 电平表 监听前LEVEL 2x12 - 点距LED电平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] 内建数字效果(仅XU型号) SPX算法 24编程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 开/关) USB音频(仅XU型号) 2 IN / 2 OUT USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit 幻象电源电压 +48V 功率要求 AC 100 – 240 V, 50 / 60 Hz 功耗 36W 30W 22W 外观尺寸(W x H x D) 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6") 净重 MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.) MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.) MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.) 包含附件 使用说明说，技术规格，AC电源，Cubase Al下载信息(XU Models) 机柜安装套件(MG20XU, MG20, MG16XU, MG16) 可选购配件 机柜安装套件：RK-MG12(供MG12XU, MG12使用),踏板开关：FC5(XU型号) 操作温度 0到40˚C 0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。

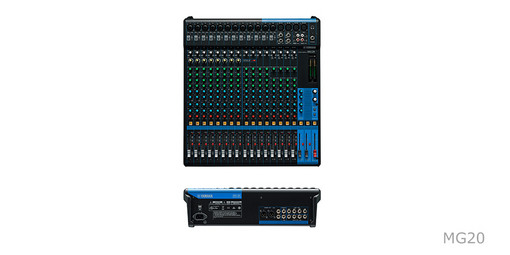

MG标准系列(MG20)2017-11-14MG20
20通道调音台：最多16个话筒 / 20 个线路输入 (12 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母线 / 4 AUX (包括 FX)
- 20通道调音台
● 最多16个话筒 / 20个线路输入 (12个单声道 + 4个立体声) - ● 4编组母线 + 1立体声母线
- ● 4 AUX (包括FX)
- ●“D-PRE”话放，带有倒向晶体管电路
- ● 单旋钮压缩器
- ● 单声道输入通道上的PAD开关
- ● +48V幻象供电
- ● XLR平衡输出
- ● 世界通用的内部全局供电
- ● 包含机柜安装套件
- ● 金属机身
- ● 外观尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
- ● 净重： 6.9kg (15.2 lbs.)
通用技术规格
MG20 MG16 MG12 频响 输入到STEREO OUT +0.5 dB/-1.5 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小 总谐波失真(THD+N) 输入到STEREO OUT 0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.005 % @ +24dBu (1kHz),GAIN旋钮:最小 嗡音&噪音*1(20 Hz 到20 kHz) 同等输入噪音 -128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大 残余输出噪音 -102 dBu (STEREO OUT, STEREO主推子：最小) 串扰(1kHz)*2 -78 dB 输入通道 Mono [MIC/LINE] 12 8 4 Mono/Stereo [MIC/LINE] 4 2 2 Stereo [LINE] 0 2 2 输出通道 STEREO OUT 2 MONITOR OUT 1 PHONES 1 AUX SEND 4 4 2 GROUP OUT 4 4 2 母线 立体声：1,编组：4,AUX(MG20XU:包括FX) 立体声：1,编组：4,AUX(MG16XU:包括FX) 立体声：1,编组：2,AUX(MG12XU:包括FX) 输入通道功能 PAD (Mono) 26 dB HPF(Mono, Mono/Stereo) 80 Hz, 12 dB/倍频程 (Mono/Stereo:仅MIC) COMP (Mono) 单旋钮压缩器（增益/阈值/比例）阈值：+22 dBu至-8 dBu，比例：1:1到4:1，输出电平：0 dB到7dB 起音时间：约 25msec，释音时间：约300msec EQ HIGH:增益：+15 dB/-15dB,频率：10kHz斜率 MID:增益：+15dB/-15dB,频率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值 MID:增益：+15dB/-15dB,频率：2.5kHz峰值 LOW:增益：+15dB/-15dB,频率：100Hz斜率 PEAK LED (Mono) 当post EQ信号到达削幅失真以下3dB时LED亮起 电平表 监听前LEVEL 2x12 - 点距LED电平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB] 内建数字效果(仅XU型号) SPX算法 24编程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 开/关) USB音频(仅XU型号) 2 IN / 2 OUT USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit 幻象电源电压 +48V 功率要求 AC 100 – 240 V, 50 / 60 Hz 功耗 36W 30W 22W 外观尺寸(W x H x D) 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7") 308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6") 净重 MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.) MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.) MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.) 包含附件 使用说明说，技术规格，AC电源，Cubase Al下载信息(XU Models) 机柜安装套件(MG20XU, MG20, MG16XU, MG16) 可选购配件 机柜安装套件：RK-MG12(供MG12XU, MG12使用),踏板开关：FC5(XU型号) 操作温度 0到40˚C 0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。
MG82CX2017-11-14
输入规格
MG82CX
端子 增益 输入阻抗 使用的额定阻抗 输入电平 接口 型灵敏度 标称 失真前最大 CH IN MIC (1, 2) -60dB 3kΩ 50-600Ω Mics -72dBu -60dBu -40dBu XLR-3-31 型* -16dB -28dBu -16dBu +4dBu CH IN LINE (1, 2) -34dB 10kΩ 600Ω 线路 -46dBu -34dBu -14dBu TRS phone型插口* +10dB - 2dBu +10dBu +30dBu ST CH MIC IN
(3/4, 5/6)-60dB 3kΩ 50-600Ω Mics -72dBu -60dBu -40dBu XLR-3-31 型* -16dB -28dBu -16dBu -6dBu ST CH LINE IN (3/4, 5/6) -34dB 10kΩ 600Ω 线路 -46dBu -34dBu -14dBu Phone 型插口** +10dB - 2dBu +10dBu +30dBu ST CH IN (7/8, 9/10) - 10kΩ 600Ω 线路 -22dBu -10dBu +10dBu Phone 型插口**, RCA 针式插口** CH INSERT IN (1, 2) - 10kΩ 600Ω 线路 -12dBu 0dBu +20dBu TRS phone 型插口** RETURN [L,R] - 10kΩ 600Ω 线路 - 8dBu +4dBu +24dBu Phone 型插口** 2TR IN [L,R] - 10kΩ 600Ω 线路 -22dBV -10dBV +10dBV RCA 针式插口** - 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡输出规格
MG82CX
端子 实际来源阻抗 使用的额定阻抗 输出电平 接口 标称 失真前最大 STEREO OUT [L,R] 150Ω 10kΩ 线路 +4dBu +20dBu TRS phone 型插口*** AUX SEND 150Ω 10kΩ 线路 +4dBu +20dBu TRS phone 型插口*** CH INSERT OUT (1-2) 75Ω 10kΩ 线路 0dBu +20dBu TRS phone 型插口** REC OUT [L, R] 600Ω 10kΩ 线路 -10dBV +10dBV RCA 针式插口** MONITOR OUT [L, R] 150Ω 10kΩ 线路 +4dBu +20dBu Phone 型插口*** PHONES OUT 100Ω 40kΩ 线路 3mW 75mW Stereo phone 型插口** - 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡; *** : 阻抗平衡式
雅马哈调音台 YAMAHA MG206C/MG206C-USB2017-11-14
YAMAHA专业调音台
MG206C/MG206C-USB
详细介绍:
20输入通道，12路单声道+4对立体声。
16个高性能话筒放大器带幻像电源开头。
话筒输入通道含压缩器旋扭。
所有话筒输入均配置三段式通道均衡器和HPF。
8母线（8辅助、4编组）。
极佳手感的60mm推子和发光ON/OFF开关。
轻巧耐用的机身设计：6.0kg
与捆绑的CUBASE AI4协同工作提供方便快捷的数字录音与编辑（仅MG206C-USB）
MG206C-USB技术规格
技术规格：
话筒/线路输入 16
线路输入 12单声道+4立体声
调音台输入通道 20
编组母线 4
辅助母线 4
主母线 立体声
总谐波失真（THD+N） 少于0.1%,20Hz-20kHz
频率响应 0,+1,-3dB,20Hz-20kHz
哼声和噪声 等效输入噪声（EIN）：-128dBu
残余输出噪声：-98dBu
串音 -70dB
电源转换器 PA-30 AC转换器（AC35VCT，1.4A）
100V，120V，220V，230V或240V，50/60Hz
功耗 40W
外形尺寸（宽*高*厚mm） 478*105*496
净重 6.0kg
附件 用户手册，AC转换器
MG206C技术规格
技术规格：
话筒/线路输入 16
线路输入 12单声道+4立体声
调音台输入通道 20
编组母线 4
辅助母线 4
主母线 立体声
总谐波失真（THD+N） 少于0.1%,20Hz-20kHz
频率响应 0,+1,-3dB,20Hz-20kHz
哼声和噪声 等效输入噪声（EIN）：-128dBu
残余输出噪声：-98dBu
串音 -70dB
电源转换器 PA-30 AC转换器（AC35VCT，1.4A）
100V，120V，220V，230V或240V，50/60Hz
功耗 40W
外形尺寸（宽*高*厚mm） 478*105*496
净重 6.0kg
附件 用户手册，AC转换器

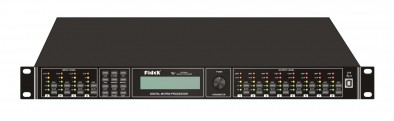

数字音频处理器 FDD-40802017-11-14
产品特性：
·24-bit、48KHz采样率、∑-△ AD/DA转换、32位DSP芯片处理；
·输入处理部分包含增益、静音、噪声门、高切、低切、8个参量均衡、相位、延时等8个处理单元；
·输出处理部分包含分频、5个参量均衡、增益、静音、压缩/压限器、相位、延时等7个处理单元；
·所有输入输出之间可以自由进行矩阵式分配；
·所有参量均衡的频点、增益和带宽可调，类型可选择：PEAK、H-SHELVE、L-SHELVE；
·所有高切、低切滤波器、分频器的类型可选择：Butterworth、Linkwitz-Riley、Bessel，斜率在-6dB/0ct至-48dB/0ct可选。频点20Hz-20KHz连续可调；
·所有压缩/限幅器的阀值、比率、启动时间、恢复时间连续可调；
·所有噪声门的阀值、启动时间、恢复时间连续可调；
·所有延时模块都具有高达682ms的延时时间；
·任意通道之间参数设置可以自由复制；
·内置测试信号发生器，输出方式可选粉红噪声、白噪声及20Hz-20KHz正弦波可调，信号幅度可调；
·2×20字符LCD屏幕显示，定制的灯键一体设计，独特的一键到位操作方式，使用户的操作更方便、快捷；
·32个用户预设；整机状态和每个预设都可以单独存储和调用；具有密码保护功能；
·配有PC操作软件，可以通过USB或RS232端口实现远程实时控制；
·可以通过RS485方式实现多达256台的系统级联，并可以接受中控设备进行远程网络控制。

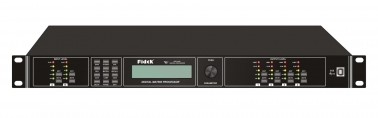

数字音频处理器 FDD-20402017-11-14
产品特性：
·24-bit、48KHz采样率、∑-△ AD/DA转换、32位DSP芯片处理；
·输入处理部分包含增益、静音、噪声门、高切、低切、8个参量均衡、相位、延时等8个处理单元；
·输出处理部分包含分频、5个参量均衡、增益、静音、压缩/压限器、相位、延时等7个处理单元；
·所有输入输出之间可以自由进行矩阵式分配；
·所有参量均衡的频点、增益和带宽可调，类型可选择：PEAK、H-SHELVE、L-SHELVE；
·所有高切、低切滤波器、分频器的类型可选择：Butterworth、Linkwitz-Riley、Bessel，斜率在-6dB/0ct至-48dB/0ct可选。频点20Hz-20KHz连续可调；
·所有压缩/限幅器的阀值、比率、启动时间、恢复时间连续可调；
·所有噪声门的阀值、启动时间、恢复时间连续可调；
·所有延时模块都具有高达682ms的延时时间；
·任意通道之间参数设置可以自由复制；
·内置测试信号发生器，输出方式可选粉红噪声、白噪声及20Hz-20KHz正弦波可调，信号幅度可调；
·2×20字符LCD屏幕显示，定制的灯键一体设计，独特的一键到位操作方式，使用户的操作更方便、快捷；
·32个用户预设；整机状态和每个预设都可以单独存储和调用；具有密码保护功能；
·配有PC操作软件，可以通过USB或RS232端口实现远程实时控制；
·可以通过RS485方式实现多达256台的系统级联，并可以接受中控设备进行远程网络控制。©版权所有 深圳市兴美乐电子技术有限公司- 6通道调音台
